Baubericht Multiplex Easycub mit verbessertem Fahrwerk und Flächenumbau nach Art der FUNCUB

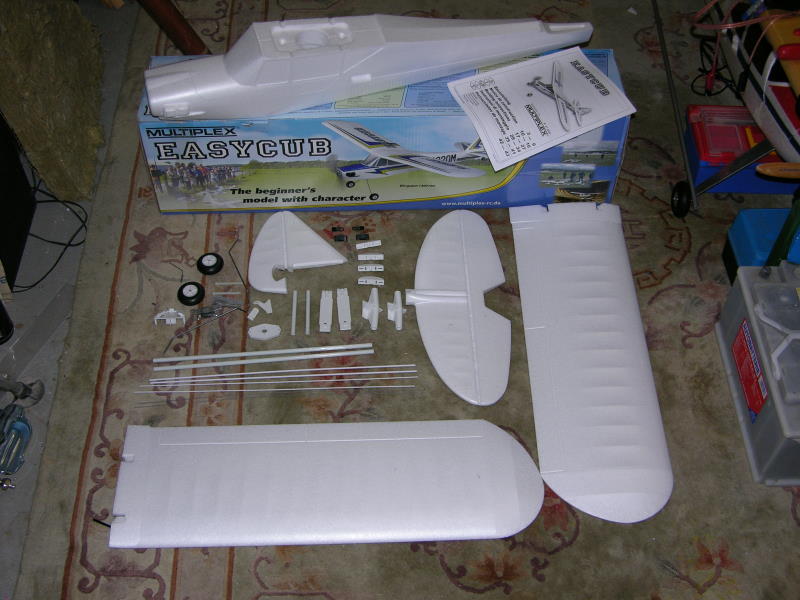

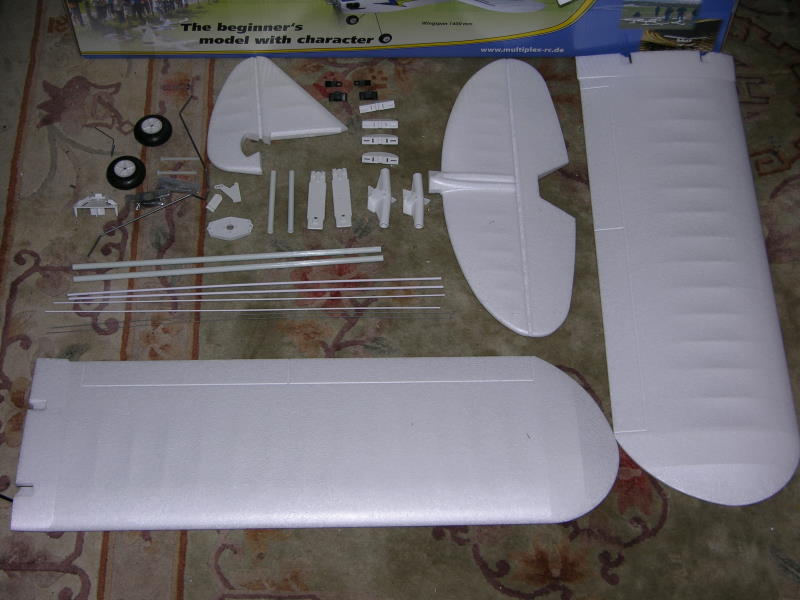

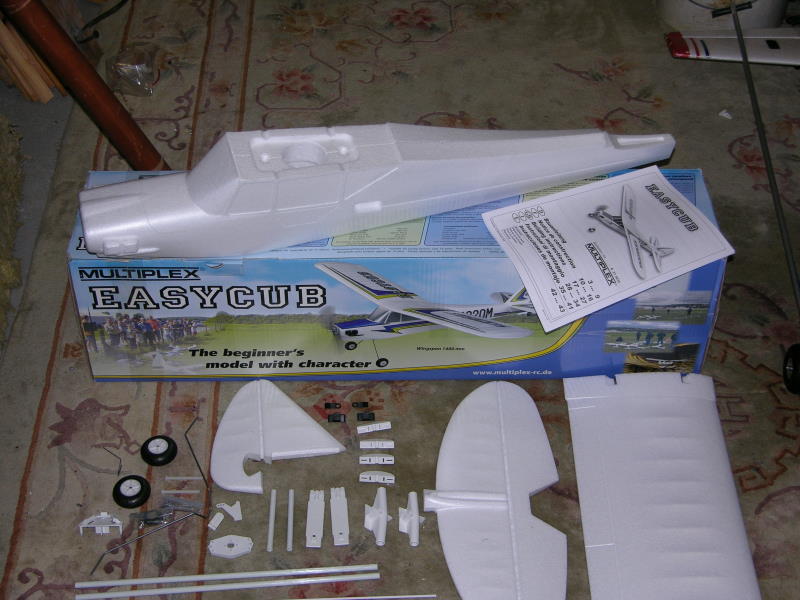

Der Baukasten der Easycub:

Hier schauen wir ,ob alle Teile im Baukasten vorhanden sind.

Als Erstes kommen wir zu den Tragflächen. Bei der Easycub sind normal keine QR und LK vorgesehen

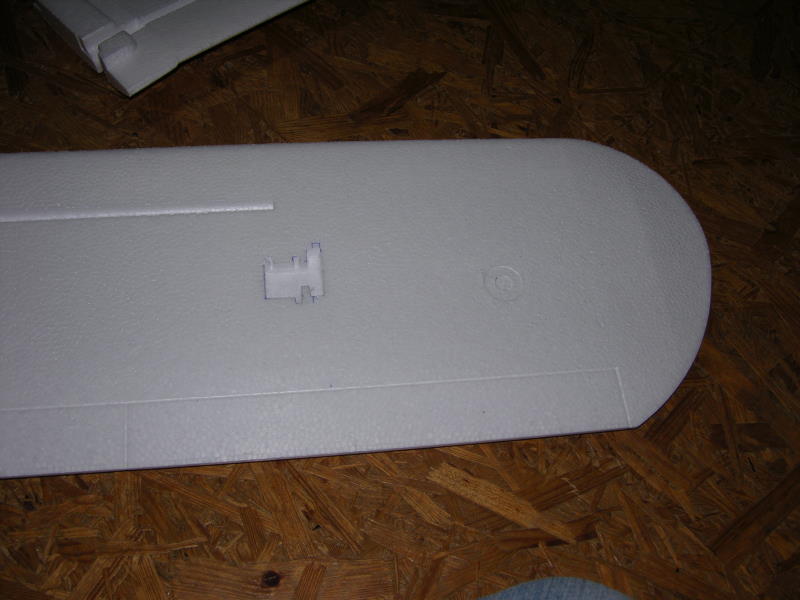

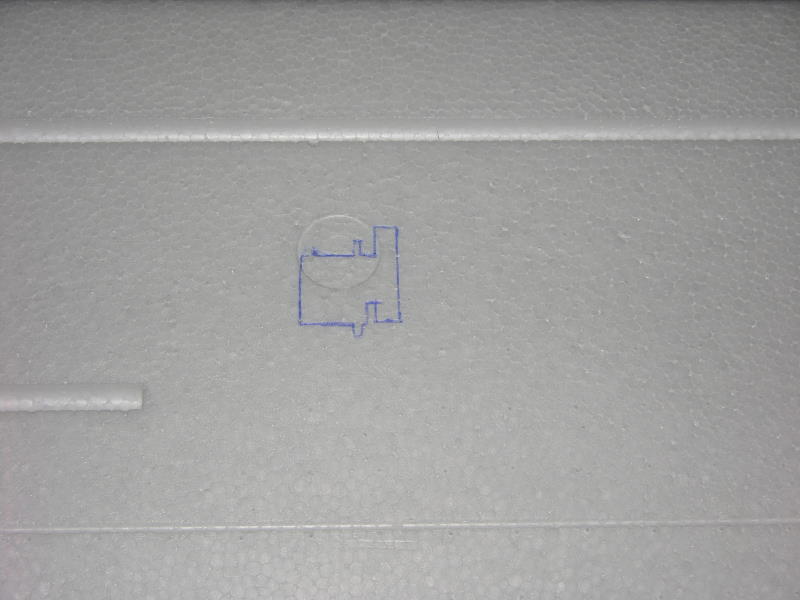

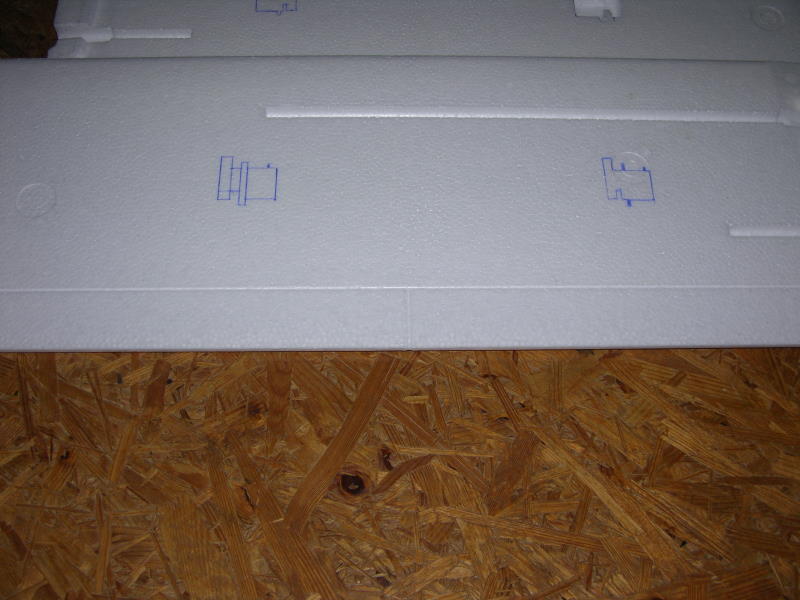

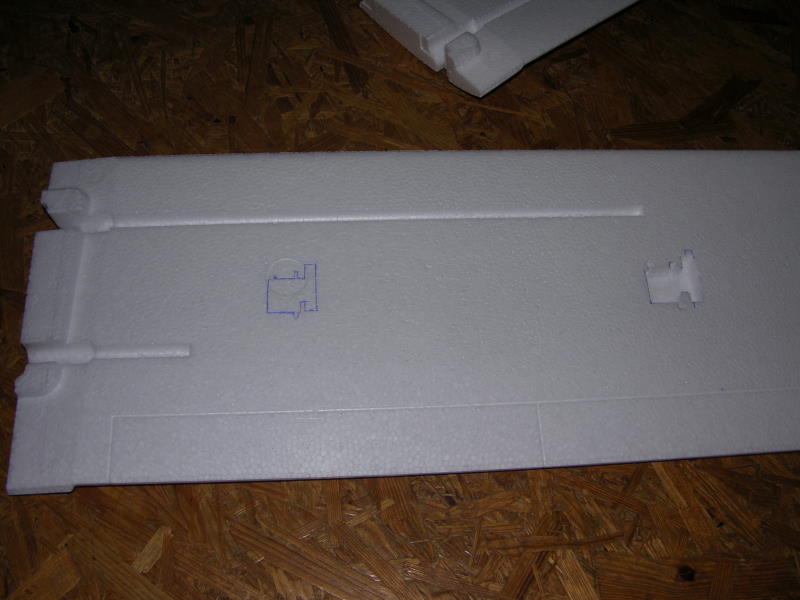

	Da ich mich ja entschlossen habe , die Tragflächen mit Querruder und Landeklappen zu versehen , mußten erstmal die Positionen der Servos festgelegt werden. Die habe ich dann makiert bzw. nachgezeichnet!

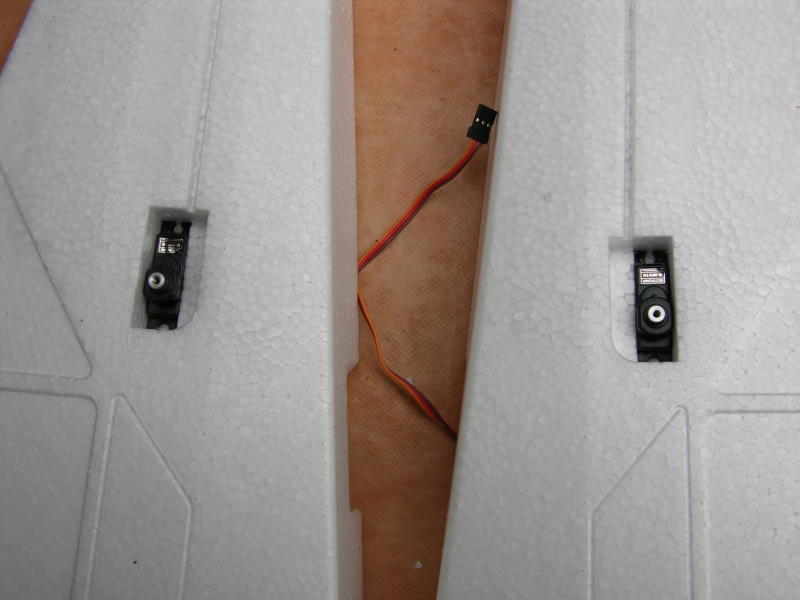

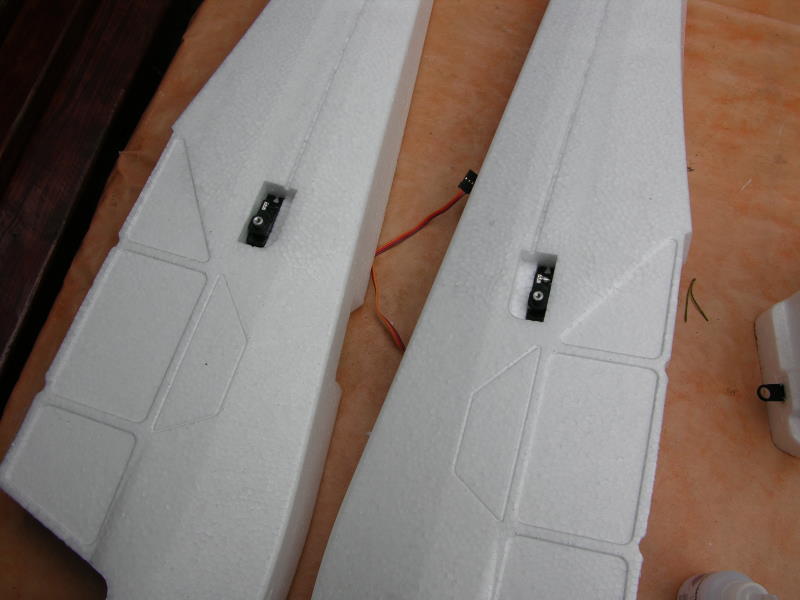

	Nachdem die Stellen makiert sind, werden sie sauber ausgefräst und die Servos eingepasst.

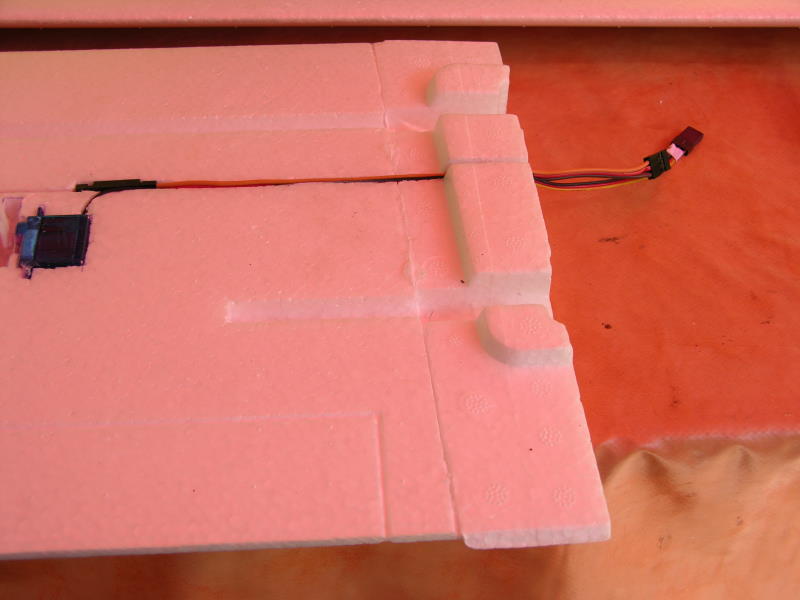

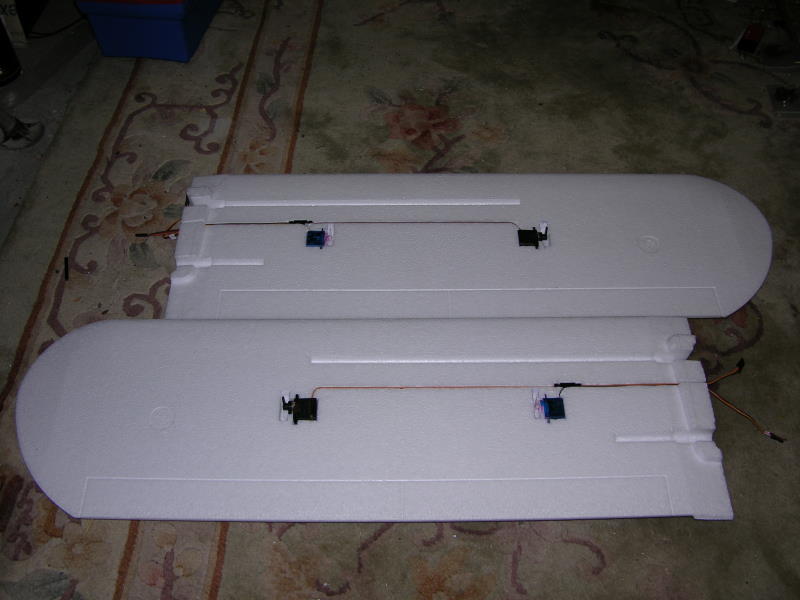

Ihr solltet aber nicht die Schächte für die Servokabel vergessen !		Links seht ihr dann , wie es aussehn sollte .
Motor einpassen

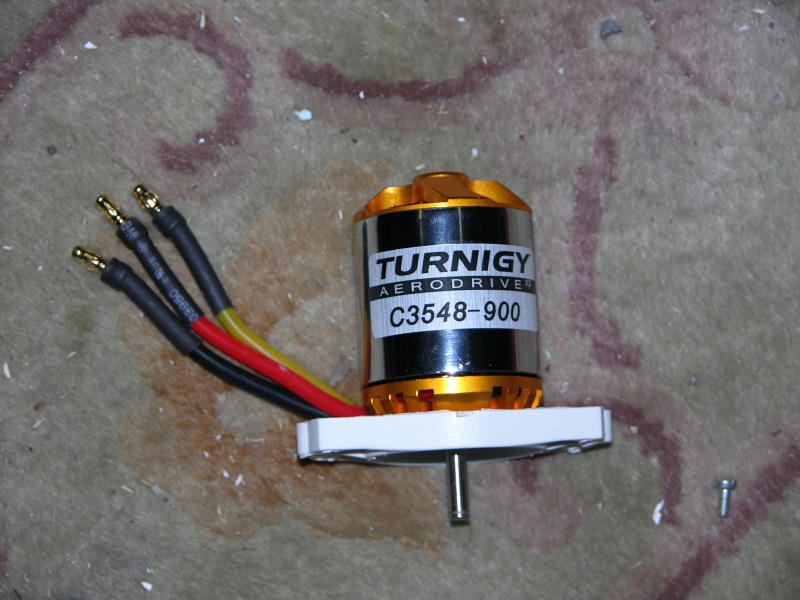

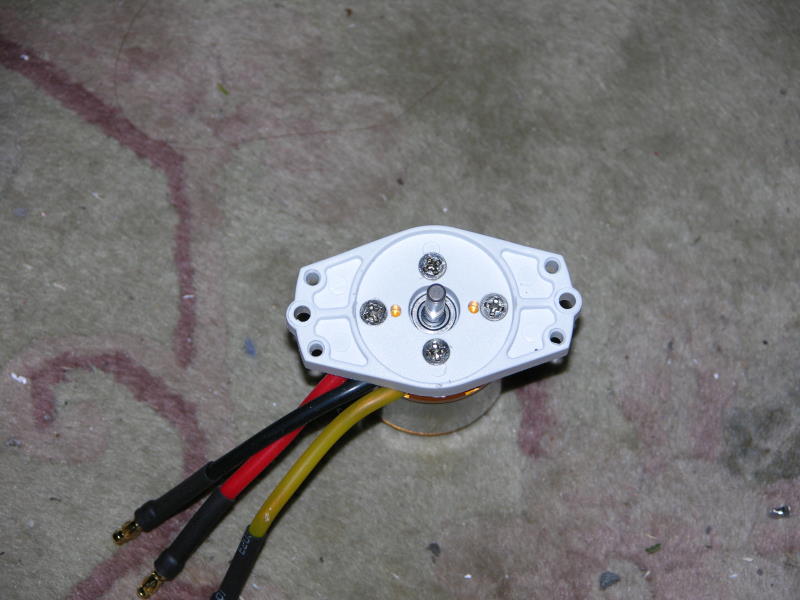

	Da ich hier einen Turnigy C 3548 900 KV nutze, wurde der Motorspant angepasst . Dazu mußte ich zwei Löcher neu bohren!
Jetzt wird es schwieriger , wir werden die Tragflächen begradigen

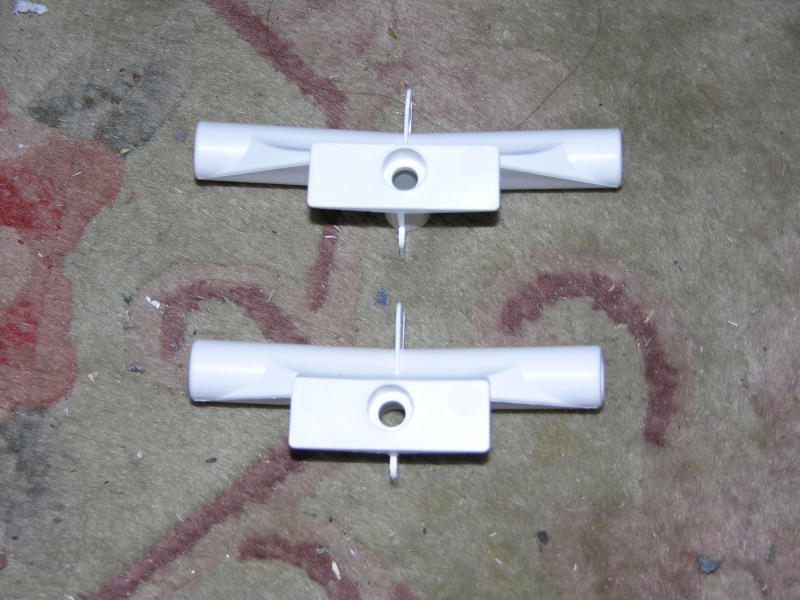

	Die Tragflächenverbinder müssen aufgebohrt werden . Ihr solltet dafür im Baumarkt ein Alurohr besorgen , das 10mm Durchmesser und 1mm stark ist.
Hier seht ihr dann wie es aussehen sollte
	Bohrt erstmal mit einen 8 mm Bohrer das Loch auf . Dann solltet ihr einen 10mm Bohrer nehmen ,um auf das Endergebnis zu kommen .

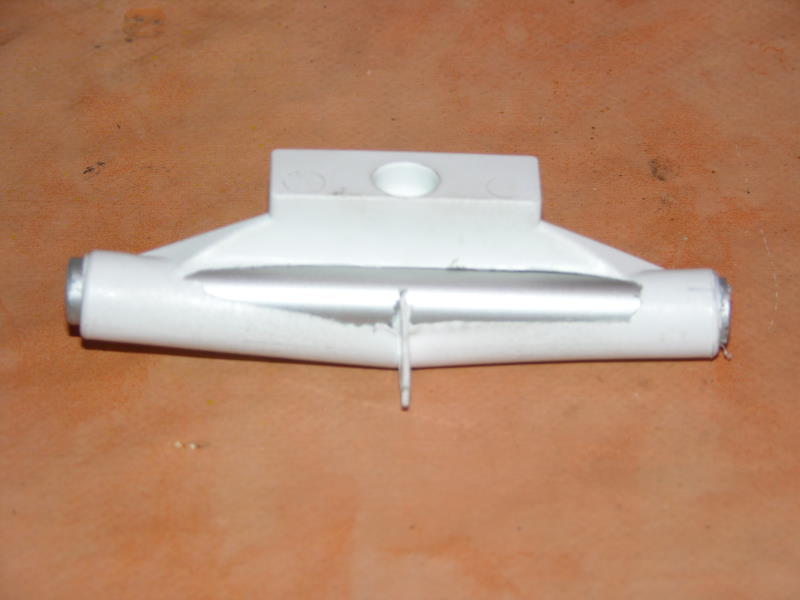

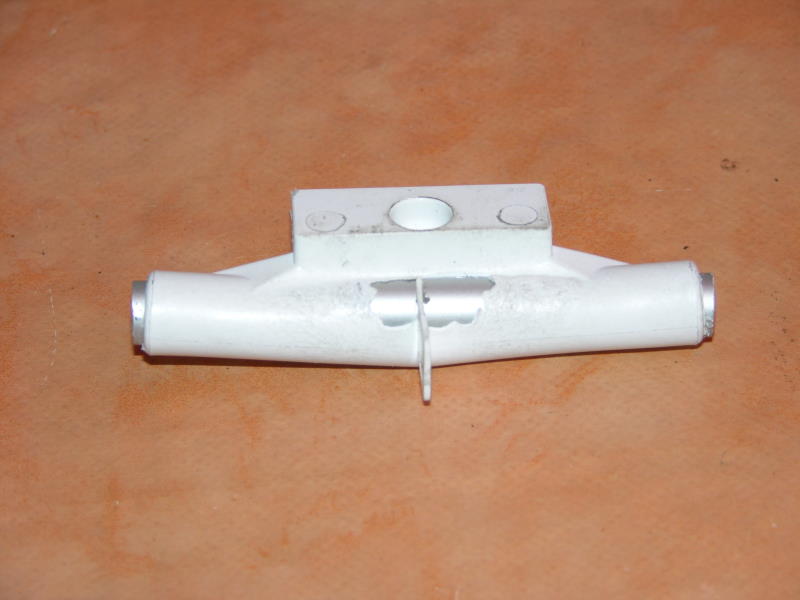

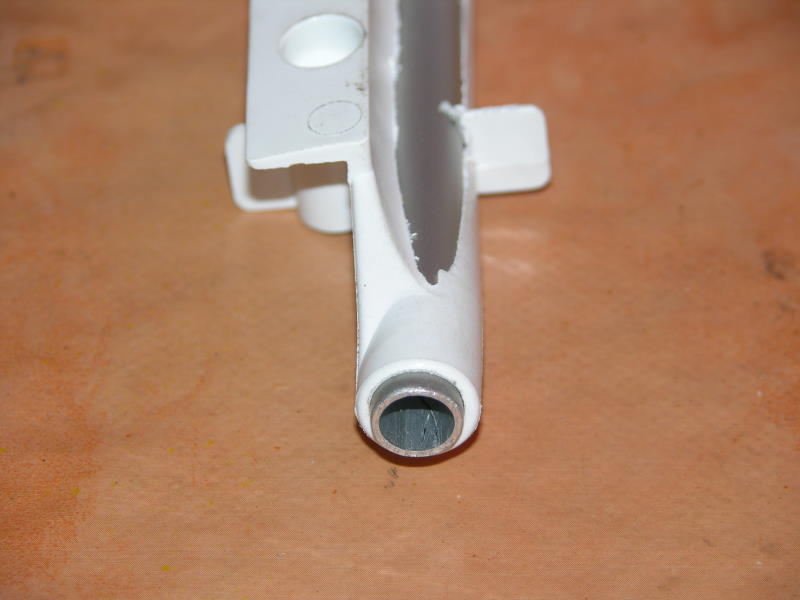

Hier seht ihr rechts , das Alurohr im Tragflächenverbinder.		Ihr solltet noch die Enden schön sauber abschleifen , damit die Tragflächen sauber zusammen passen .
Begradigen der Tragflächen
Da die Easycub eine V- Form von 7% hat, muß das auch noch geändert werden .		Dazu schneidit ihr einen kleine V- Form ca. 1 mm breit aus der Tragfläche dort wo sie geknickt ist . Links im Bild seht ihr es , und zwar so tief , das ihr die Flächen leicht begradigen könnt.
Dann etwas Sekundenkleber rein und wieder zusammen kleben .
Die Landeklappen Wichtig ist, passt die Schaniere zuerst ein!! Als Servos habe ich HS-55 für die Landeklappen und Querruder Turnigy MG90S verwendet.

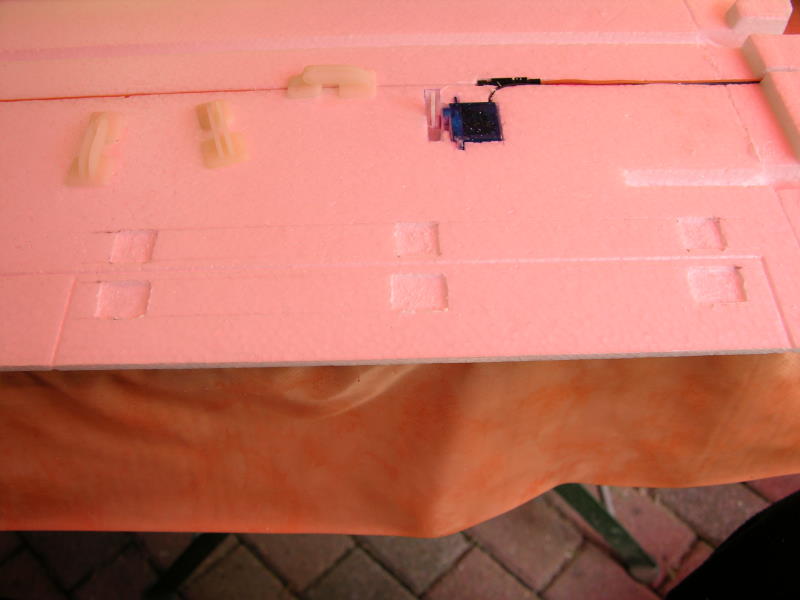

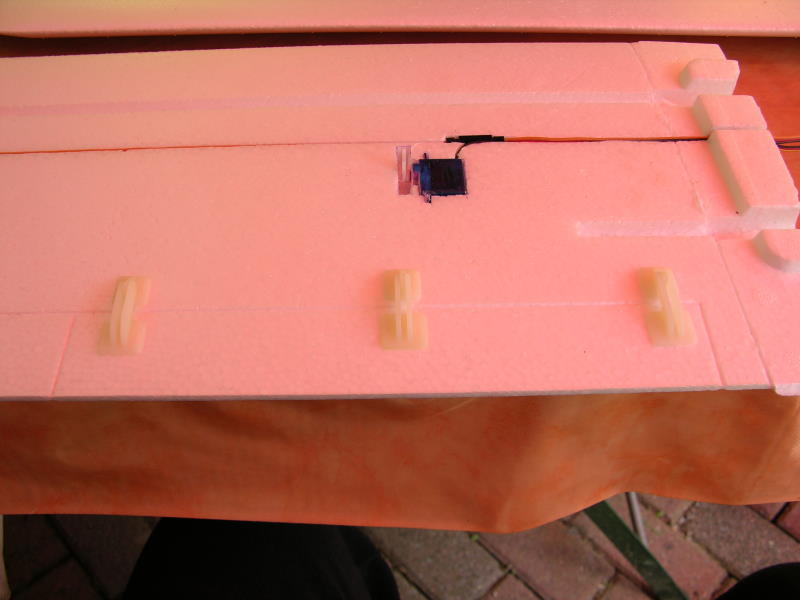

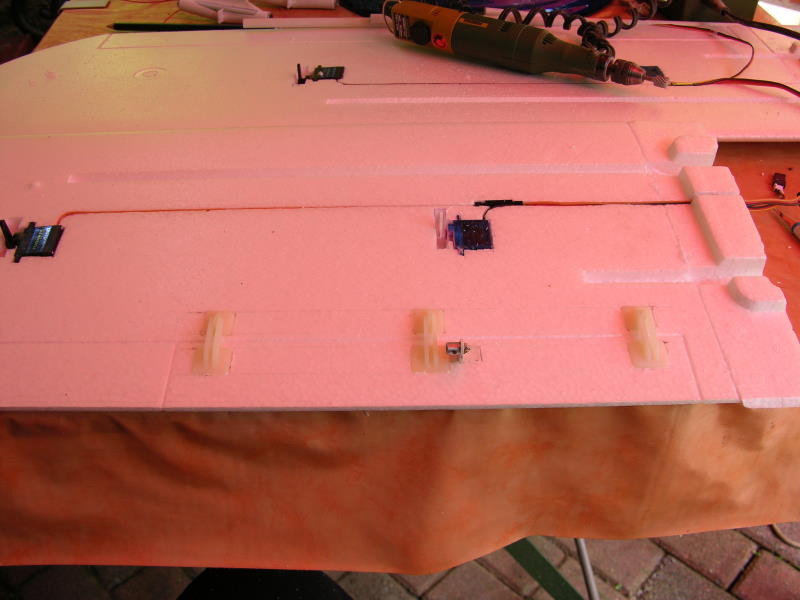

	Ich habe mir extra Landeklappen- Schaniere besorgt , das Paar liegt bei ca. 60 cent , 3 Paare braucht ihr ,macht also 1,80 € . Pro Landeklappe 3 Stück, ist links schön zu sehen . Ihr legt sie schön an die Stellen wo sie hinkommen sollen , und fräst sie so aus wie auf dem rechten Bild!

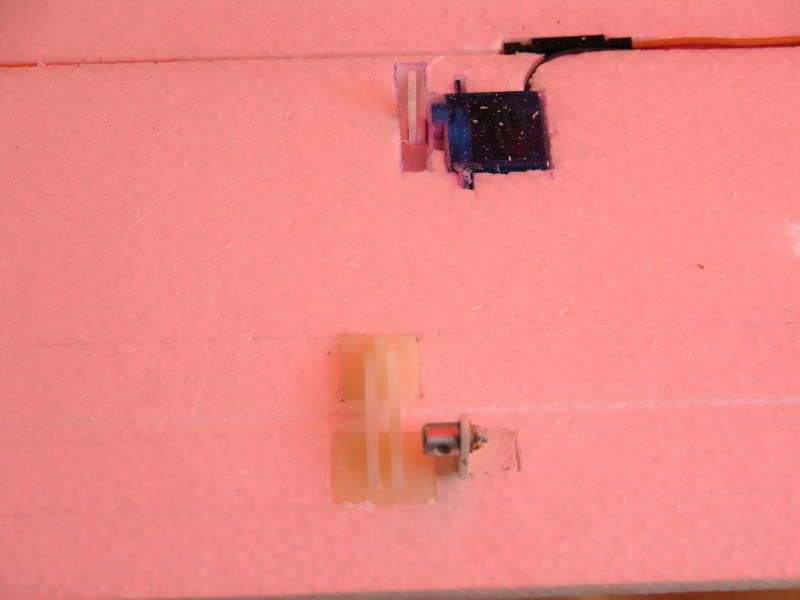

	Vergesst die Anlenkung nicht ,die links zu sehen ist!, Jetzt klebt ihr die Schaniere ein , ich habe es mit Sekundenkleber gemacht!
Wenn ihr soweit seit , könnt ihr die Klappen ausschneiden .

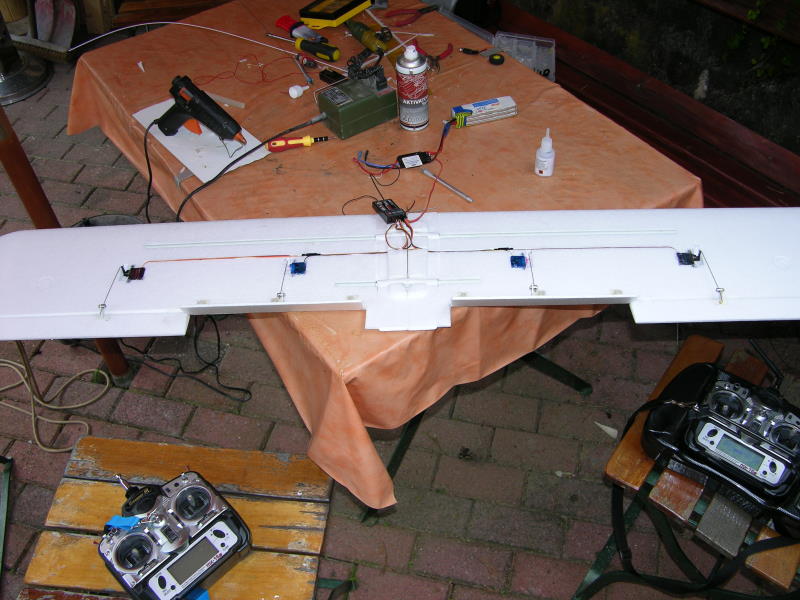

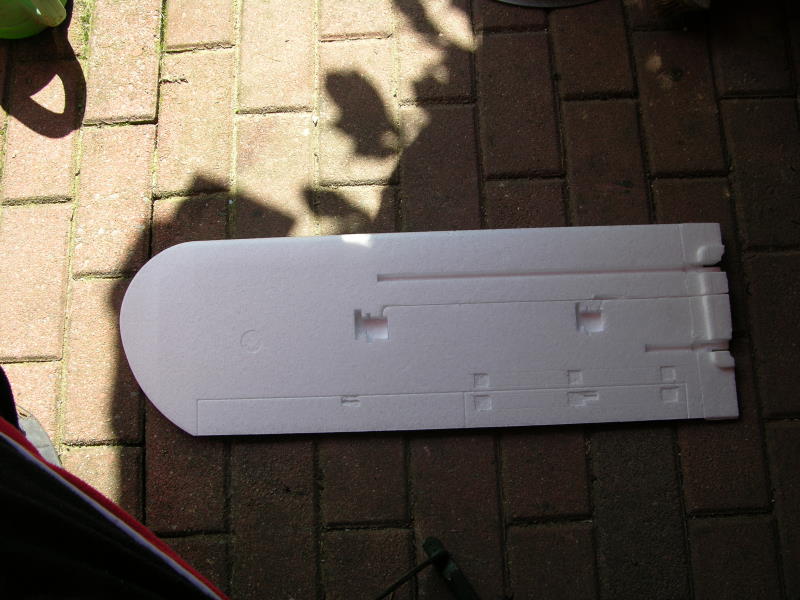

Links seht ihr nochmal die Tragfläche bevor alles eingepasst ist , aber schon die Stellen ausgefräst sind .		Ich habe auch die Querruder mit normalen Schanieren versehen , damit sie schön leichtgängig sind.

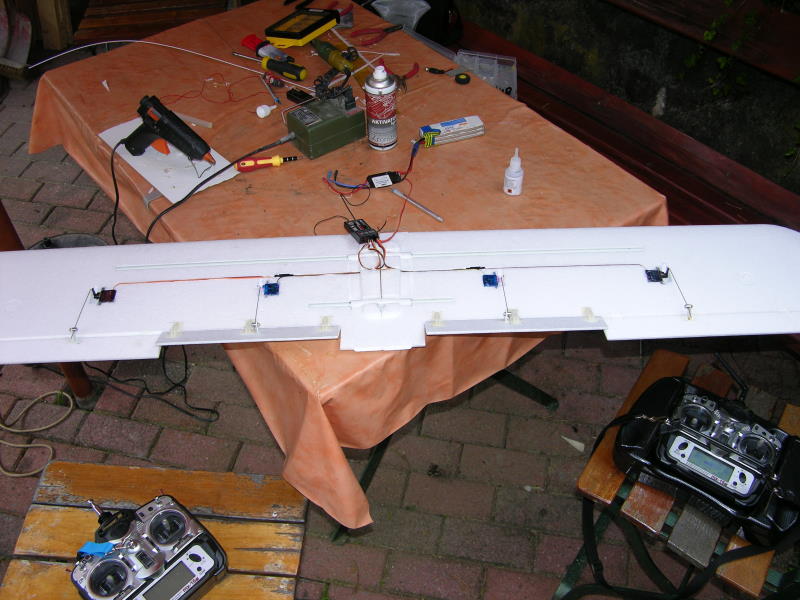

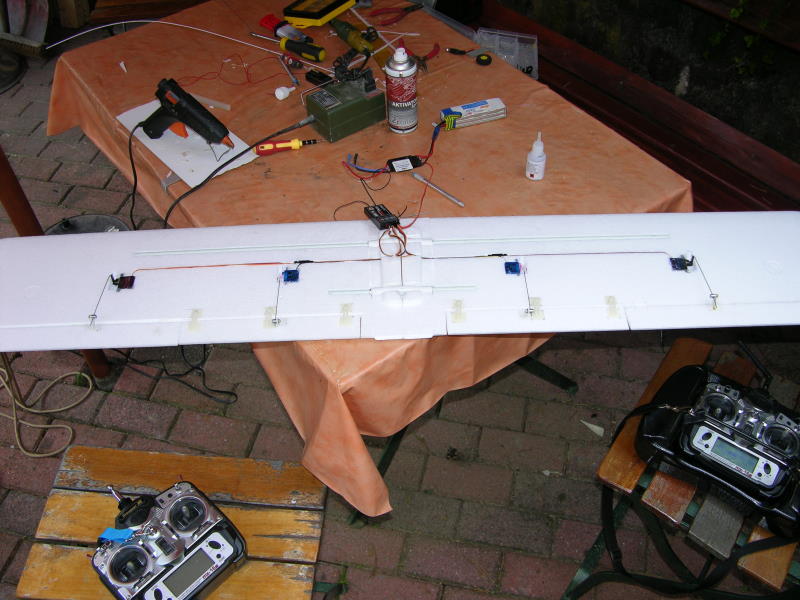

Ich nutze eine MX 16s die hat eine 3 Wege-Schalter . An dieser Stelle sieht man sehr schön die 3 Positionen der Landeklappen.
Neutral	1. Stufe ca. 20 %	2. Stufe ca 80 %

Damit sind wir mit den Landeklappen fertig und können uns den restlichen Aufbau kümmern.
Der Rumpf

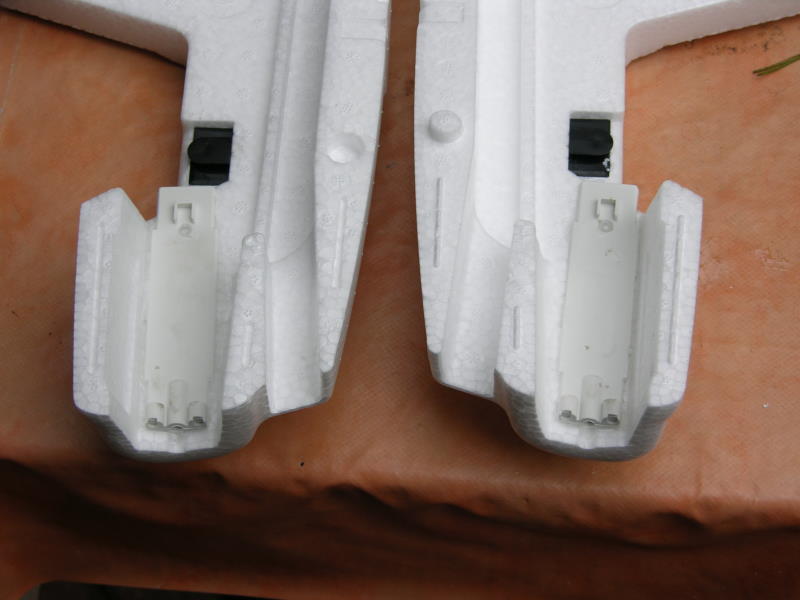

	Hier könnt ihr ganz normal nach Anleitung vorgehen . Also schnell die Kleinteile suchen, wie rechts schön zu sehen ist .

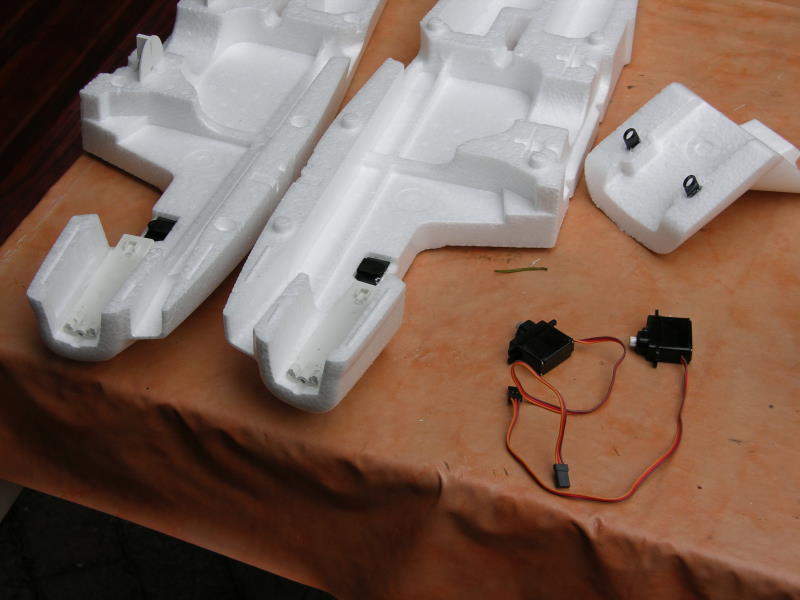

	So wie es dann aussehen sollte ist auf dem linken Bild zu erkennen. . Es fehlen die Servos D-MG 16 die baugleich mit den HS 81 sind.
	Nicht vergessen vor dem Zusammen kleben der Rumpfhälften die Passgenauigkeit zu testen .

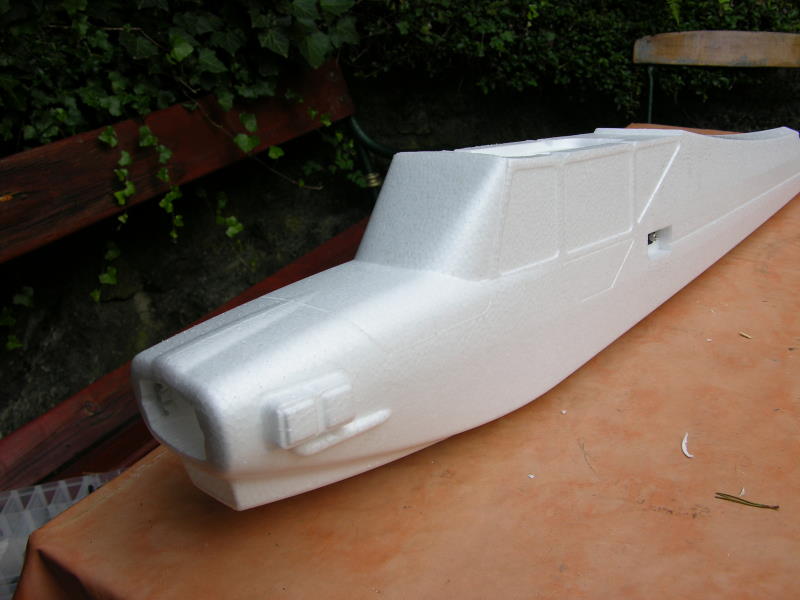

So sollte es dann aussehen .

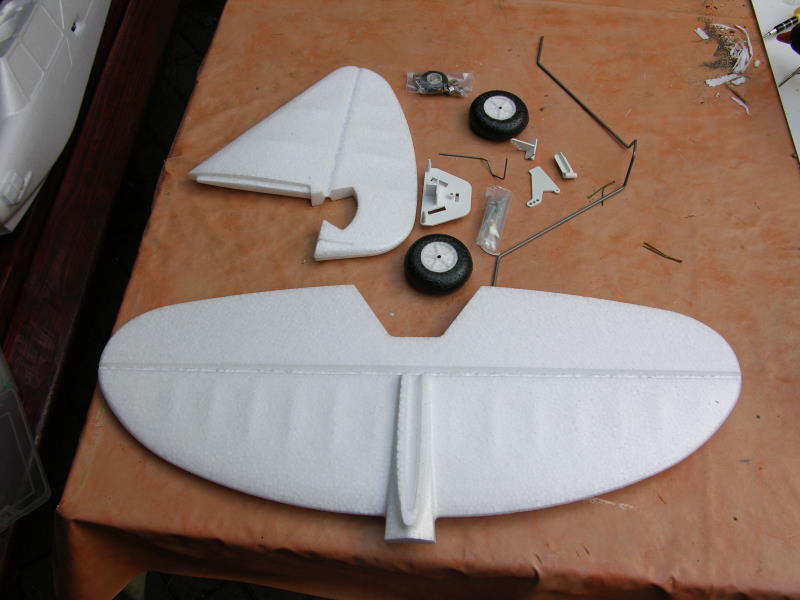

Das Höhen und Seiten - Leitwerk .

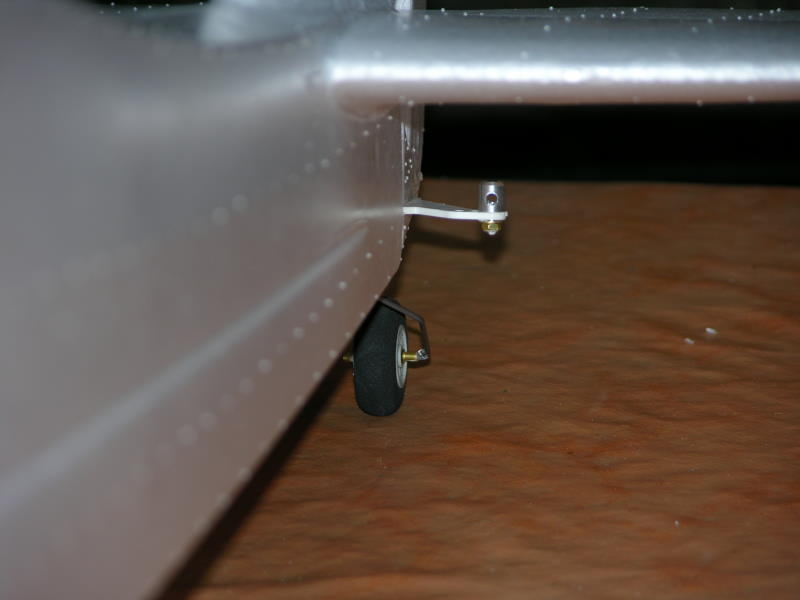

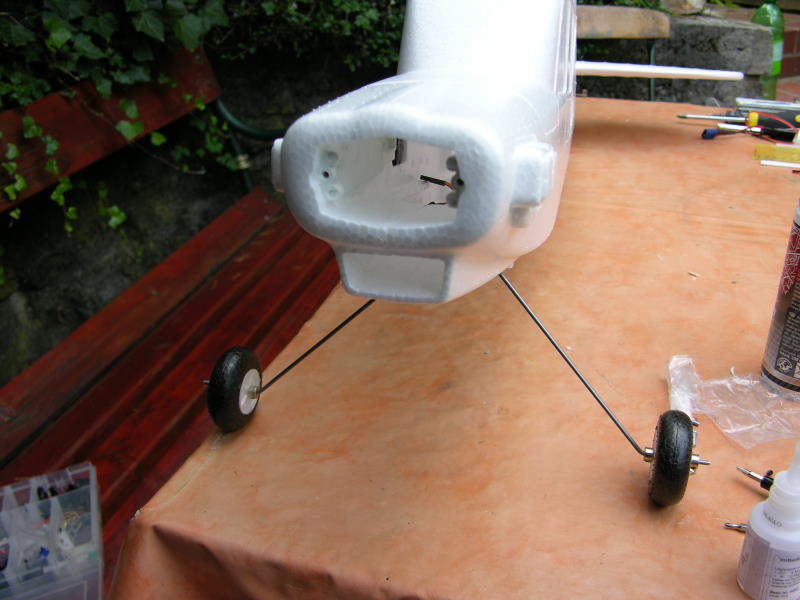

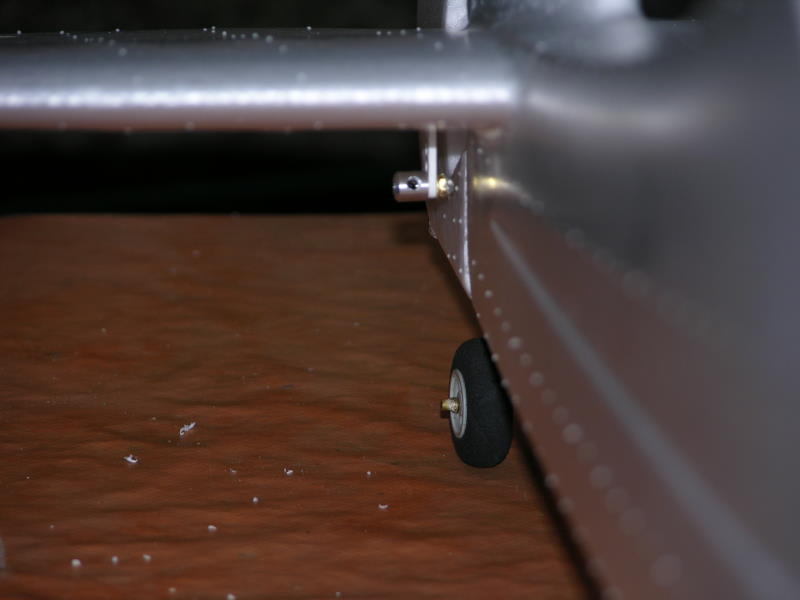

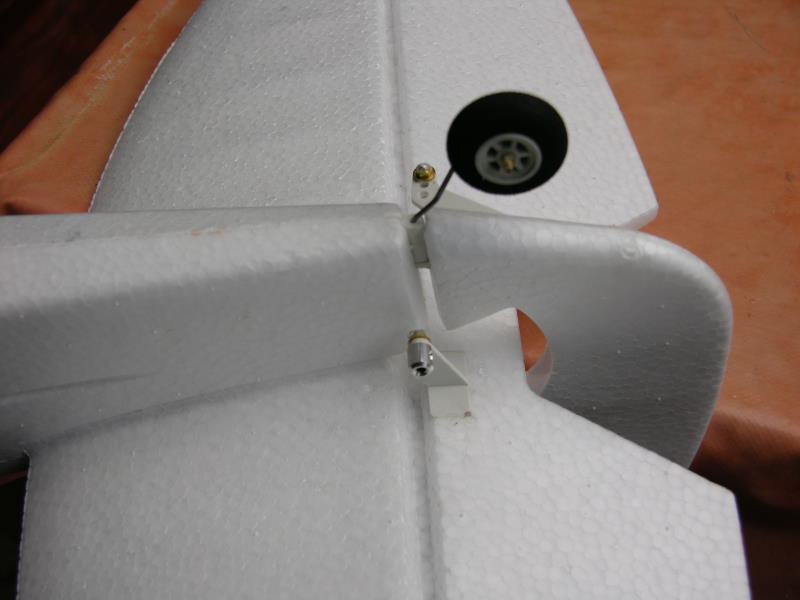

	Das Spornrad ist wie in der Anleitung zu montieren .und anschließend wird das Leitwerk mit dem Rumpf verklebt .

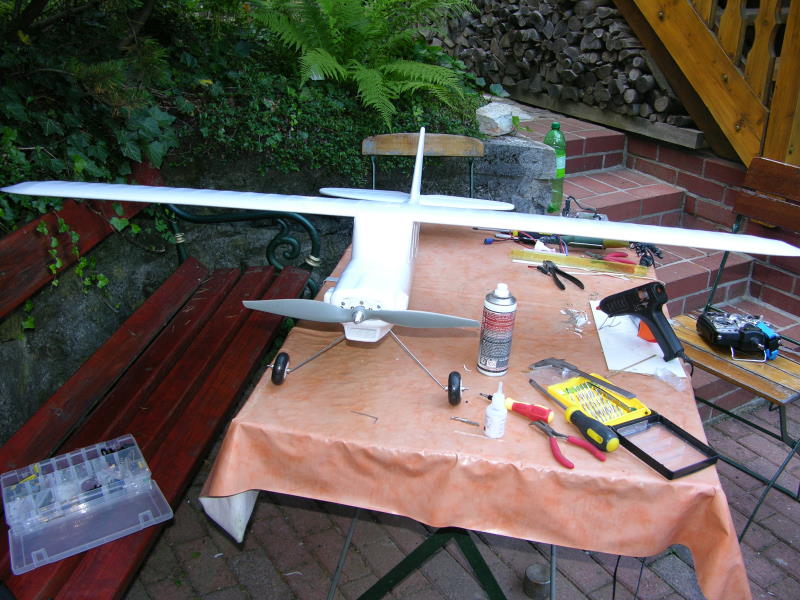

Ein paar Bilder wie es nun aussehen sollte.

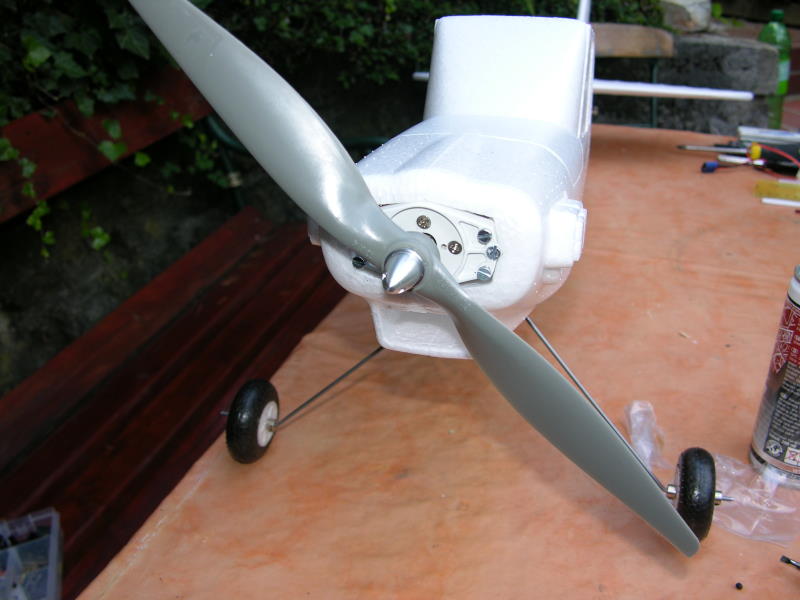

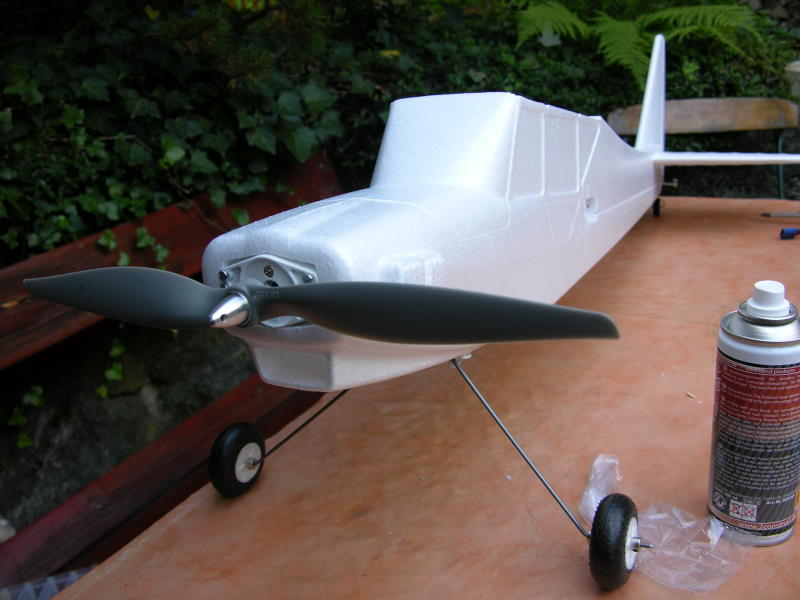

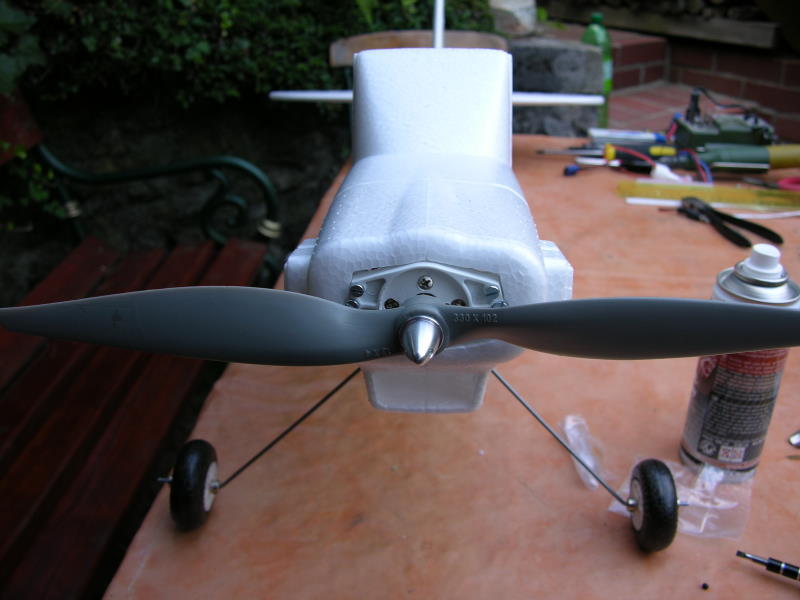

Jetzt wird der Motor verbaut ! Den Motorsturz könnt ihr aus der Beschreibung der FUNCUB entnehmen .

Als Luftschraube habe ich eine APC 13 X 4 verwendet.

Somit sollte es also kein Problem sein eine Easycub zur Funcub zu machen

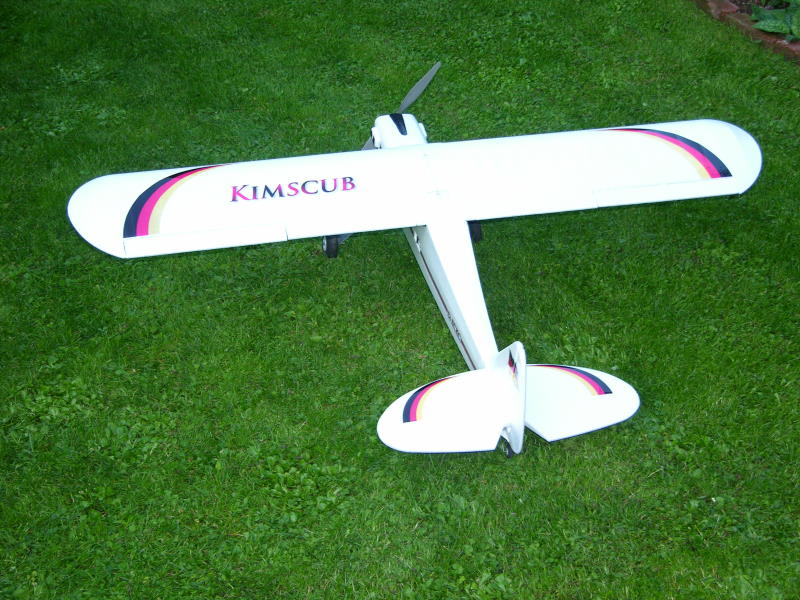

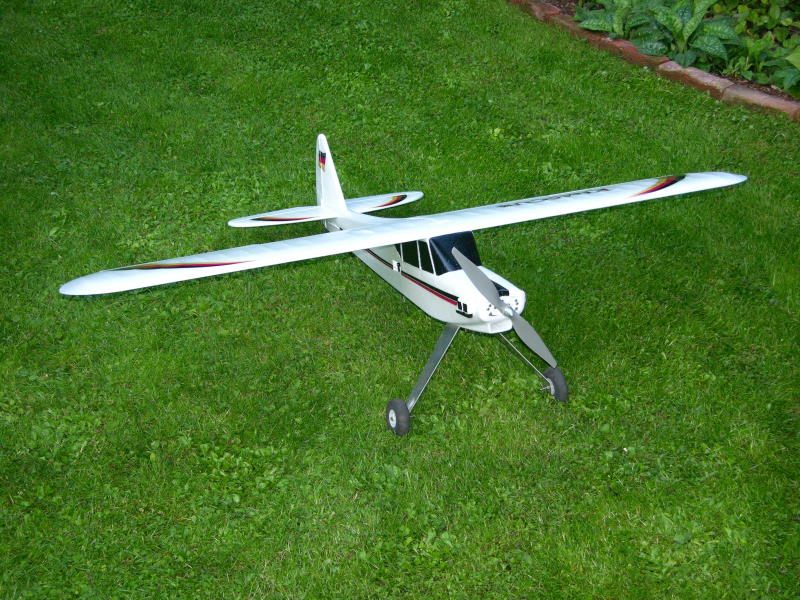

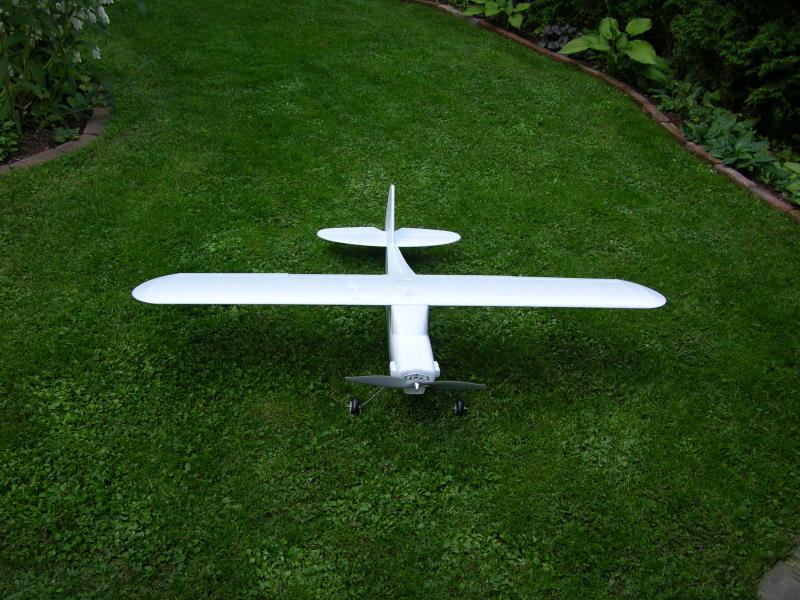

Dieses ist mein Finish der EASYCUB
Technik : Motor : Turnigy C 3548 / 900 KV Regler : Turnigy 40A Plush Luftschraube : APC 13 X 4 Servos : Höhe und Seite : D-MG16 Querruder : Turnigy MG90s Landeklappen :HS-55 Empfänger : Assan 7 Kanal
Sie hat den Namen KIMSCUB bekommen Ich wünsche euch viel Spaß beim nachbauen !
